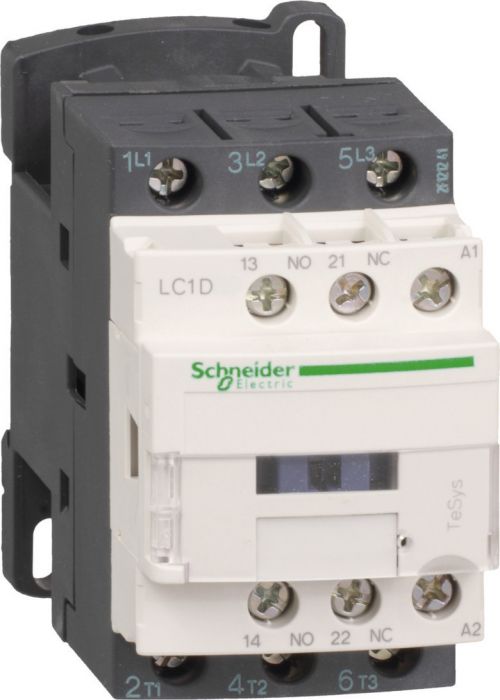

Κύκλωμα ισχύος: <= 690 V AC 50 Hz Κύκλωμα ισχύος: <= 300 V DC
[Ie] ονομαστικό ρεύμα λειτουργίας
18 A 60 °C) σε <= 440 V AC-3 για κύκλωμα ισχύος 32 A 60 °C) σε <= 440 V AC-1 για κύκλωμα ισχύος 18 A 60 °C) σε <= 440 V AC-3e για κύκλωμα ισχύος
ισχύς κινητήρα kW
4 kW σε 220...230 V AC 50 Hz (AC-3) 7,5 kW σε 380...400 V AC 50 Hz (AC-3) 9 kW σε 415...440 V AC 50 Hz (AC-3) 10 kW σε 500 V AC 50 Hz (AC-3) 10 kW σε 660...690 V AC 50 Hz (AC-3) 4 kW σε 400 V AC 50 Hz (AC-4) 4 kW σε 220...230 V AC 50 Hz (AC-3e) 7,5 kW σε 380...400 V AC 50 Hz (AC-3e) 9 kW σε 415...440 V AC 50 Hz (AC-3e) 10 kW σε 500 V AC 50 Hz (AC-3e) 10 kW σε 660...690 V AC 50 Hz (AC-3e)
Κύκλωμα ισχύος: <= 690 V AC 50 Hz Κύκλωμα ισχύος: <= 300 V DC
[Ie] ονομαστικό ρεύμα λειτουργίας
18 A 60 °C) σε <= 440 V AC-3 για κύκλωμα ισχύος 32 A 60 °C) σε <= 440 V AC-1 για κύκλωμα ισχύος 18 A 60 °C) σε <= 440 V AC-3e για κύκλωμα ισχύος
ισχύς κινητήρα kW
4 kW σε 220...230 V AC 50 Hz (AC-3) 7,5 kW σε 380...400 V AC 50 Hz (AC-3) 9 kW σε 415...440 V AC 50 Hz (AC-3) 10 kW σε 500 V AC 50 Hz (AC-3) 10 kW σε 660...690 V AC 50 Hz (AC-3) 4 kW σε 400 V AC 50 Hz (AC-4) 4 kW σε 220...230 V AC 50 Hz (AC-3e) 7,5 kW σε 380...400 V AC 50 Hz (AC-3e) 9 kW σε 415...440 V AC 50 Hz (AC-3e) 10 kW σε 500 V AC 50 Hz (AC-3e) 10 kW σε 660...690 V AC 50 Hz (AC-3e)
τύπος κυκλώματος ελέγχου
AC σε 50 Hz
[Uc] τάση κυκλώματος ελέγχου
230 V AC 50 Hz
σύνθεση βοηθητικής επαφής
1 NO + 1 NC
[Uimp] ονομαστική αντοχή σε κρουστική τάση
6 kV συμμόρφωση με IEC 60947
κατηγορία υπέρτασης
III
[Ith] συμβατικό θερμικό ρεύμα
10 A σε <60 °C για κύκλωμα σηματοδότησης 32 A σε <60 °C για κύκλωμα ισχύος
Irms ονομαστική ικανότητα αποκατάστασης
140 A AC για κύκλωμα σηματοδότησης συμμόρφωση με IEC 60947-5-1 250 A DC για κύκλωμα σηματοδότησης συμμόρφωση με IEC 60947-5-1 300 A σε 440 V για κύκλωμα ισχύος συμμόρφωση με IEC 60947
ονομαστική ικανότητα διακοπής
300 A σε 440 V για κύκλωμα ισχύος συμμόρφωση με IEC 60947
[Icw] ονομαστικό ρεύμα αντοχής βραχυκυκλώματος
40 A σε <40 °C - 10 min για κύκλωμα ισχύος 84 A σε <40 °C - 1 min για κύκλωμα ισχύος 145 A σε <40 °C - 10 s για κύκλωμα ισχύος 240 A σε <40 °C - 1 s για κύκλωμα ισχύος 100 A - 1 s για κύκλωμα σηματοδότησης 120 A - 500 ms για κύκλωμα σηματοδότησης 140 A - 100 ms για κύκλωμα σηματοδότησης
ονομαστικό ρεύμα συνεργαζόμενης ασφάλειας
10 A gG για κύκλωμα σηματοδότησης συμμόρφωση με IEC 60947-5-1 50 A gG σε <= 690 V συνεργασία τύπου 1 για κύκλωμα ισχύος 35 A gG σε <= 690 V συνεργασία τύπου 2 για κύκλωμα ισχύος
μέση αντίσταση
2,5 mOhm - Ith 32 A 50 Hz για κύκλωμα ισχύος
[Ui] ονομαστική τάση μόνωσης
Κύκλωμα ισχύος: 690 V συμμόρφωση με IEC 60947-4-1 Κύκλωμα ισχύος: 600 V CSA πιστοποιημένο Κύκλωμα ισχύος: 600 V UL πιστοποιημένο Κύκλωμα σηματοδότησης: 690 V συμμόρφωση με IEC 60947-1 Κύκλωμα σηματοδότησης: 600 V CSA πιστοποιημένο Κύκλωμα σηματοδότησης: 600 V UL πιστοποιημένο
ηλεκτρική αντοχή
1,65 Mcycles 18 A AC-3 σε Ue <= 440 V 1 Mcycles 32 A AC-1 σε Ue <= 440 V 1,65 Mcycles 18 A AC-3e σε Ue <= 440 V
έκλυση θερμότητας ανά πόλο
0,8 W AC-3 2,5 W AC-1 0,8 W AC-3e
Front cover
Με
στήριξη τοποθέτησης
Ράγα Πλάτη
πρότυπα
IEC 60947-4-1 EN/IEC 60947-1 EN/IEC 60947-5-1 IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1
πιστοποιήσεις προϊόντος
UL CSA CCC EAC KC LROS (Lloyds register of shipping) DNV-GL RINA BV UKCA
Κύκλωμα ισχύος: 1,7 N.m - σε ακροδέκτες βίδας - με κατσαβίδι επίπεδο Ø 6 mm Κύκλωμα ισχύος: 1,7 N.m - σε ακροδέκτες βίδας - με κατσαβίδι Philips No 2 Κύκλωμα ελέγχου: 1,7 N.m - σε ακροδέκτες βίδας - με κατσαβίδι επίπεδο Ø 6 mm Κύκλωμα ελέγχου: 1,7 N.m - σε ακροδέκτες βίδας - με κατσαβίδι Philips No 2 Κύκλωμα ελέγχου: 1,7 N.m - σε ακροδέκτες βίδας - με κατσαβίδι pozidriv No 2 Κύκλωμα ισχύος: 2,5 N.m - σε ακροδέκτες βίδας - με κατσαβίδι pozidriv No 2
χρόνος λειτουργίας
12...22 ms κλείσιμο 4...19 ms άνοιγμα
επίπεδο αξιοπιστίας ασφαλείας
B10d = 1369863 cycles ρελέ με ονομαστικό φορτίο συμμόρφωση με EN/ISO 13849-1 B10d = 20000000 cycles ρελέ με μηχανικό φορτίο συμμόρφωση με EN/ISO 13849-1
μηχανική διάρκεια ζωής
15 Mcycles
maximum operating rate
3600 cyc/h σε <60 °C
Συμπληρωματικό
τεχνολογία πηνίου
Χωρίς αντιπαρασιτική διάταξη
όρια τάσης κυκλώματος ελέγχου
0.3...0.6 Uc -40…70 °C απόρριψη AC 50 Hz 0.8...1.1 Uc -40…60 °C λειτουργικό AC 50 Hz 1...1.1 Uc 60…70 °C λειτουργικό AC 50 Hz
κατανάλωση ισχύος κατά την όπλιση σε VA
70 VA 50 Hz 0,75 20 °C)
κατανάλωση ισχύος κατά τη συγκράτηση σε VA
7 VA 50 Hz 0,3 20 °C)
διάχυση θερμότητας
2…3 W σε 50 Hz
τύπος βοηθητικών επαφών
Τύπος μηχανικά συνδεδεμένες 1 NO + 1 NC συμμόρφωση με IEC 60947-5-1 τύπος επαφή καθρέφτης (mirror contact) 1 NC συμμόρφωση με IEC 60947-4-1
συχνότητα κυκλώματος σηματοδότησης
25...400 Hz
ελάχιστο ρεύμα μεταγωγής
5 mA για κύκλωμα σηματοδότησης
ελάχιστη τάση μεταγωγής
17 V για κύκλωμα σηματοδότησης
χρόνος μη επικάλυψης
1,5 ms κατά την απενεργοποίηση μεταξύ επαφής NC και NO 1,5 ms κατά την ενεργοποίηση μεταξύ επαφής NC και NO
αντίσταση μόνωσης
> 10 MOhm για κύκλωμα σηματοδότησης
Περιβάλλον
βαθμός προστασίας IP
IP20 πρόσοψη συμμόρφωση με IEC 60529
κλιματική αντοχή
Συμμόρφωση με IACS E10 συμμόρφωση με IEC 60947-1 Annex Q category D
διεργασία προστασίας
TH συμμόρφωση με IEC 60068-2-30
βαθμός ρύπανσης
3
Θερμοκρασία περιβάλλοντος αέρα για λειτουρ
-40…60 °C 60…70 °C με υποβιβασμό
θερμοκρασία περιβάλλοντος αέρα για αποθήκε
-60…80 °C
υψόμετρο λειτουργίας
0...3000 m
αντοχή σε πυρκαγιά
850 °C συμμόρφωση με IEC 60695-2-1
μηχανική στιβαρότητα
Δονήσεις ρελέ ισχύος ανοικτό: 2 Gn, 5...300 Hz Δονήσεις ρελέ ισχύος κλειστό: 4 Gn, 5...300 Hz Κρούσεις ρελέ ισχύος ανοικτό: 10 Gn για 11 ms Κρούσεις ρελέ ισχύος κλειστό: 15 Gn για 11 ms
